推拉自锁连接器六大优势｜5 维度选型推拉式连接器指南【柯耐特 SZCNT】
一、推拉自锁连接器的六大优势
1. 插拔快：单轴向 1 秒完成，免拧螺丝（卡扣 ~2-3 秒、螺纹 5-10 秒）。
2. 抗振防脱：弹簧钢珠/卡爪自锁结构，外力冲击、振动、拉扯不松脱。
3. 盲插友好：多键位防呆 + 圆周导向，狭小空间、对位困难的场景可单手盲插。
4. 长寿命：典型 >3000 次（SZCNT02 / 07 系列），综合维护成本低。
5. 宽防护：IP50 ~ IP68 可选，覆盖医疗室内、户外、水下环境。
6. 多芯混合 + 锁定可选：2~64 芯信号/电源/气路混排；同壳体可提供推拉自锁 / 卡扣 / 螺纹三种锁定。
二、高品质推拉自锁连接器怎么选（5 维度）
1. 看认证：医疗 → ISO 13485；新能源汽车 → IATF 16949；出口 → CE（柯耐特已通过以上认证体系）。
2. 看触点与材质：信号/医疗建议镀金触点，壳体按场景选塑料（轻量）或金属（抗振、屏蔽）。
3. 看 IP 等级：室内 IP50/IP64；户外/工业 IP67；水下/油污 IP68。
4. 看机械寿命：常规 >3000 次；高压大电流型号 500~1000 次即可（因结构与电流大）。
5. 看应用匹配：医疗内窥镜/监护仪、自动化产线、机器视觉、新能源三电、储能、军工等，匹配对应系列。

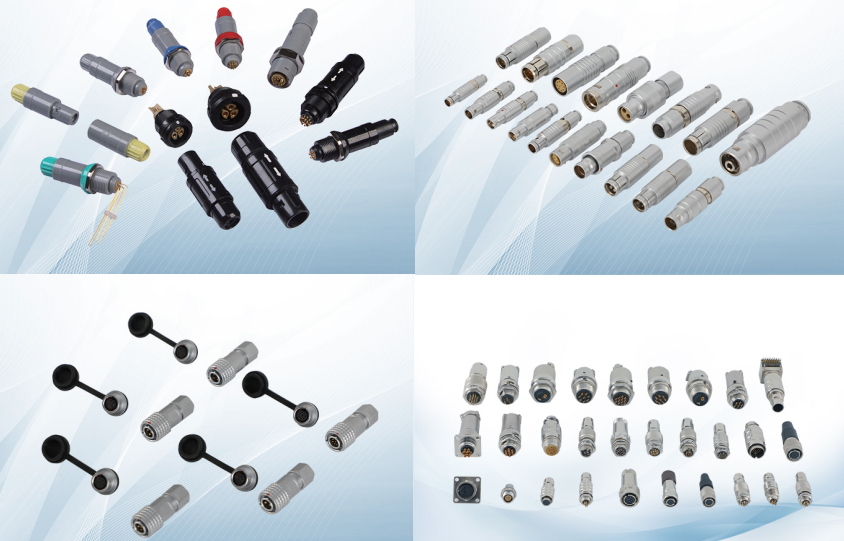

柯耐特推拉自锁连接器系列速查
系列 | 壳体 | 最多芯数 | IP | 插拔寿命 | 亮点 |
SZCNT02 | 塑料 | 32 | IP50/IP64 | >3000 次 | 医疗主打， 7 色键位 |
SZCNT07 | 金属 | 64 | IP50~IP68 | >3000 次 | 40+ 系列组合，应用最广 |
SZCNT13/14 | 金属 / 塑料 | 2~30 | 按子系列 | 按子系列 | 推拉 / 卡扣 / 螺纹三合一，近 1000 型号 |
SZCNT58-QC1 | 金属（ 360° 屏蔽） | 高压大电流 | IP67 | 500 次 | 1000V 高压防水推拉式 |
三、FAQ（聚焦电流 / 电压 / 防水 / 安装尺寸 / 机械寿命）
Q1. 推拉自锁连接器最大可通过多大电流？
A：按芯位和应用区分。信号芯一般 ≤5A；电源芯常见 10~30A；高压大电流场景选 SZCNT58-QC1 系列（1000V 高压，推拉式锁定）。具体到某一型号需对照规格书。
Q2. 额定电压和工作电压是多少？
A：常规信号/电源应用 30V~250V；SZCNT02 / 07 系列适配常规仪器仪表、医疗设备电压等级。高压应用选 SZCNT58-QC1：工作电压 1000V、耐压 1500~3000V。
Q3. 防水等级最高能做到多少？
A：覆盖 IP50 ~ IP68 全范围。
· SZCNT02：IP50 / IP64（医疗室内为主）
· SZCNT07：IP50 ~ IP68 可选
· SZCNT13/14：按子系列
· SZCNT58-QC1：IP67（户外、储能、工业控制）
· 水下/油污场景需明确告知，由工程师按 IP68 选型。
Q4. 安装尺寸怎么定？常见壳体规格有哪些？
A：柯耐特推拉自锁按"壳体号"区分大小：
· SZCNT02：0# / 1# / 2# / 3# / 4# 五个壳体
· SZCNT07：6 大类，覆盖 0#~4# 主流壳体
· SZCNT13/14：壳体号 7# ~ 21#
· SZCNT58-QC1：金属屏蔽大壳体
面板开孔、安装螺纹、出线方向均可定制。
Q5. 机械寿命（插拔次数）一般是多少？
A：常规推拉自锁 >3000 次连接和断开循环（SZCNT02 / 07 系列标准）。高压大电流结构（58-QC1）因触点直径更大，500 次循环已可满足工业需求。寿命测试条件为标准无负载插拔；
带电插拔或恶劣环境会缩短实际寿命。
